Enkele fabrieks rds coders met informatie en software

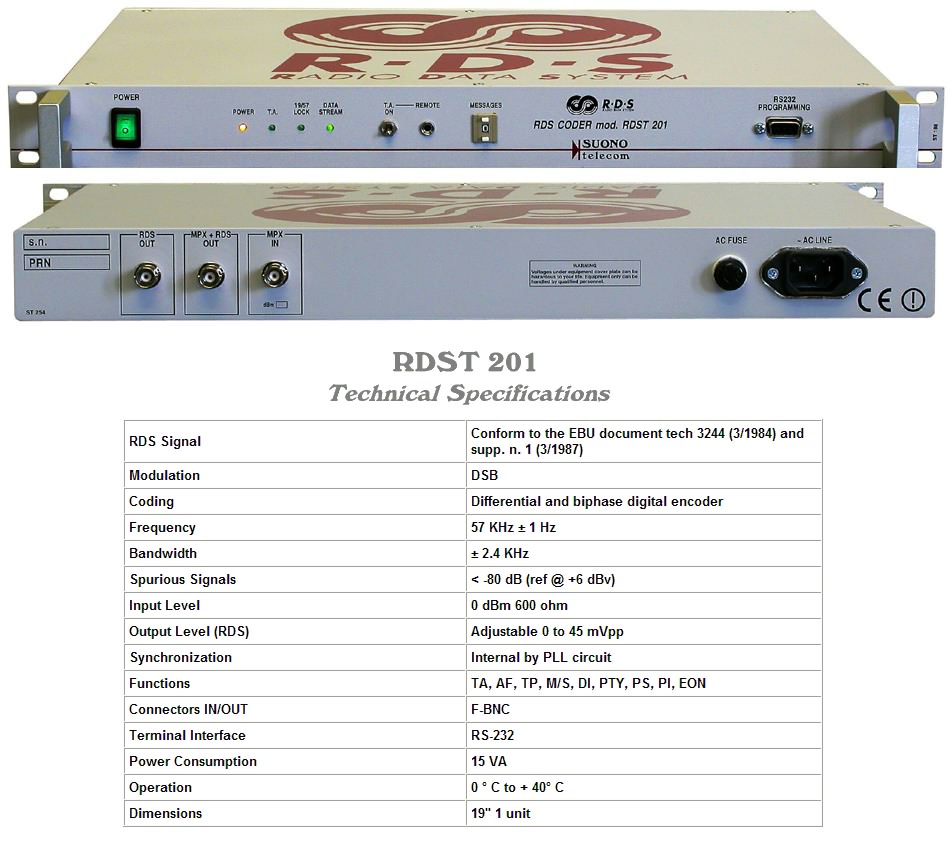

Souno Rdst 201

Souno en merkt dat de laaste jaren goed doet onder de piraten en omroepen

de souno rdst201 heeft heel veel weg van de vertrouwde rds2000

deze coder beschikt ook over 10 banken waar 50 regels tekst in kunnen

Uitleg Software

Software

ook heeft Souno een stuurzender op de markt gebracht met ingeboude rds

het betreft de esva 30 en esva 50

Het principe in van de mini rds van pira

Aansluit schema

Software

RVR Rds coders

Rvr is een rasent popelair produkt bij omroepen en radio piraten

rvr heeft inmiddels een hele reeks coders gemaakt de trds4001,trds4002-luxor-b,trds7002,trds7004

rvr trds4001

Een duidelijke foto van de trds4001 heb ik helaas niet

Manuel trds4001

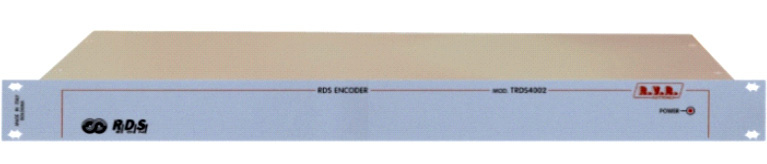

rvr trds4002-luxor-b

TRDS4002

Eenvoudig te programmeren via Personal Computer met behulp van een RS232 seriële interface 1200 ÷ 19200 Baud.
Selecteerbare programmatie taal: Engels of Italiaans.
Standaard EBU Diensten beschikbaar: PI: Program Identification, PS: Programma Service, PTY: Program Type, TP: Traffic Program Identification, TA: Verkeersinformatie, AF: alternatieve frequenties, M / S: Muziek / Spraak, PIN: Program Artikelnummer, RT: Radio Text, EON: Enhanced Other Networks, TDC: Transparant data Channel, IH: In-house Toepassing, LIC: Taal Identification Code, CT: Clock Time, TMC: Traffic Message Channel, ECC: Uitgebreide Country Code, LI: Linkage informatie, FT: Fast Tuning.
Tot 500 PSN strings (8 alfanumerieke tekens), gegroepeerd in 10 reeksen en 200 programma's.
Alternatieve Frequenties kenmerken: Methode A: 25 Frequenties met 50kHz stappen of 12 frequenties met 25kHz stappen. Methode B: 50 Lijsten van 12 frequenties met 50kHz stappen.
Automatische vergrendeling in fase met de 19kHz piloot toon van de Stereo Coder.

productspecificaties
RDS-signaal Voldoet aan CENELEC EN 50067-specificatie
Coderingstype Differential op twee niveaus
Modulatie Type DSB met onderdrukte draaggolf
Frecuency 57 KHz
Band + / - 2,4 KHz
Mono / MPX-ingang 0 / +12 dBu
ON-Air Programmering Met speciale software
Verzend Gewicht 7 Lbs

Manuel trds4002

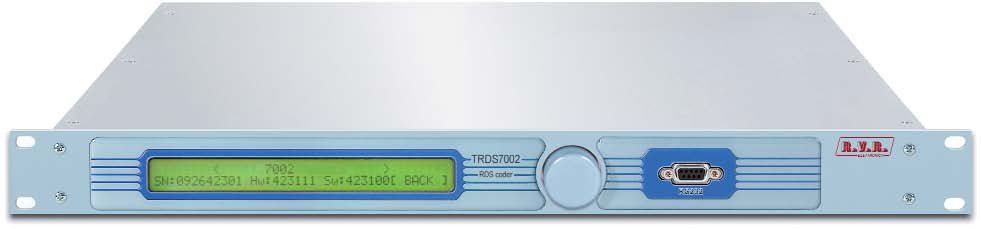

rvr trds7002 rvr trds7004

TRDS4002-LUXOR-B | TRDS7002 | TRDS 7004 Audio Apparatuur
-Uitstekende prijs / kwaliteit verhouding
-Volledig digitaal met A / DD / A 24 bit converters en DSP 32 bit
-R & L audio-en analoge uitgangen SCA en optische en feeder digitale ingang (TRDS 7004)
-Distress-systeem voor de R & L en MPX audio-ingangen (omschakeling) (TRDS 7004)
-De RDS coder beheert n. 6 dataset en dynamische diensten TMC, TDC, IH en EWS
-Alle parameters worden beheerd met encoder en display of specifieke software

Manuel trds7002 trds7004

Software voor deze rvr coders

Uitleg Software

Software

aev 4500

De AEV 4500 RDS is een apparaat wereldwijd bekend om zijn hoge prestaties tegen een betaalbare prijs
in vergelijking met andere producten.

- TECHNISCHE SPECIFICATIES.

- Generator RDS.

RDS - Doc.Tech EBU standaard specificatie. 3244-E en Cenelec prEN 50067.
Codering - Differentiaal-en biphase.
Modulatie - Onderdrukte draaggolf DSB-.
Frequentie - 57 kHz
Bandbreedte -+ / - 2,4 kHz.
Uitgangsniveau RDS - 0 dBu.
Uitgangsimpedantie 100 ohm (max. belasting 5 Kohm) Connector . BNC.
Referenciapiloto Ingang - 1 Vpp.
Impedantie - 10 Kohm.

- Data synchronisatie.

Terminal - RS 232-interface.
Data Entry - Full duplex.
Formaat - Selecteerbare.
Transmissiesnelheid 2400 tot 19200 baud.
9-pins mini-connector female Canon.

- Remote I / O.

MS, TA, RDSOFF - NivelCmos.
Connector - Canon 25-pin vrouwelijk miniatuur.

-Algemene informatie.

Benodigd vermogen - 115, 230 VAC, 50-60 Hz
Verbruik - 4 VA.
Afmetingen - 48,3 x 24 x 4,4 cm 1 he. rek.
Gewicht - 2.5 Kg

Manuel

Software

Rds rt 25

De RDS RT generator 25 is het resultaat van de ervaring die is opgedaan in de afgelopen jaren,voldoet aan de eisen van de meerderheid van de radiostations.De nieuwe volledig digitale concept en effectief ontwerp zorgt voor een hoge betrouwbaarheid en een uitstekende signaal kenmerken waardoor gebruikers vele geavanceerde functies van de rds bezit.

Het is mogelijk om gegevens te verzenden zoals:

* Identificatie van het station.
* De weersomstandigheden, temperatuur, vochtigheid, enz..
* Tijd.
* Temperatuur.
* Verkeersinformatie
* Real-time commercials, etc..

Belangrijkste kenmerken

* Volledig onafhankelijk - geen computer nodig om te werken

* Laag stroomverbruik.

* Heb geen behoefte aan een bepaald type zender kan in essentie worden gebruikt alle FM-zenders.

* Programmering en configuratie via standaard RS-232 te bedienen via ASCII-terminal.

* Automatische firmware-upgrade en de afstandsbediening capaciteit.

* Controlexterior TA/EON1TA en mogelijkheid veranderprogramma.

* Functie MPX signaal bypass in geval van storing of uitschakeling van de RDS-netwerk.

* Uitstekende spectrale zuiverheid, RDS-signalen directe digitale synthese zonder beperking in het gebruik van professionele broadcast.

* Heeft interne real-time klok, ook toont de actuele tijd en de PS.

* Vereist geen ingang van 19 kHz piloottoon signaal MPX gefilterd.

* Synchronisatie heeft digitale fase slot 57 kHz

Manuel

Software
